Сборка серверного шкафа инструкция

Сборка серверного шкафа инструкция

Примеры сборки телекоммуникационных шкафов (сетевых стоек) и установки щитов ЩРН под размещения оборудования различных слаботочных систем.

Пример сборки 19" шкафа

Пример установки вертикальных кабельных органайзеров в шкафу

Пример завода кабеля в серверную стойку

Пример установки патч-панелей и горизонтальных кабельных органайзеров

Патчпанель изнутри шкафа

Телекоммуникационный шкаф со снятыми боковыми крышками

Пример установки блоков силовых розеток сзади телекоммуникационного шкафа

Пример установки оборудования СОТ и музыкальной трансляции в серверной стойке

Пример подключения сетевого оборудования к патч-панелям с помощью патч-кордов

Пример установки ЩРН для размещения в нем видеорегистратора

Пример установки металлического щитка для размещения в нем оборудования

Пример сборки шкафа ЦМО

Собранный серверный шкаф

Потолок серверного шкафа

Заземление элементов конструкций сетевого шкафа

Ножки серверного шкафа

Пример установки вентиляционных модулей в 19" шкафу

Пример размещения патчпанелей в серверной стойке

Пример заземления двери серверного шкафа

Собранный на половину серверный шкаф

Серверный шкаф вид изнутри

Крепление конструкции серверной стойки

Установка кабельных органайзеров в телекоммуникационном шкафу

Установка кабельных органайзеров в телекоммуникационном шкафу

Специализированные серверные шкафы ШТК-С — современное решение для размещения серверов и другого активного и пассивного оборудования. Шкафы имеют усиленную конструкцию и несут распределенную нагрузку до 1000 кг. Линейка ШТК-С включает конструктивы: 33U, 42U, 45U, шириной 600мм., глубиной 1000мм. и 1200мм. Шкафы стандартно комплектуются перфорированными дверьми, боковыми стенками и системой заземления. Обновленная инструкция по эксплуатации позволит сократить время сборки шкафа и монтажа оборудования.

Обращаем Ваше внимание, паспорта изделий можно скачать в формате PDF на страницах каталога нашего сайта, в разделах «Дополнительная информация»

Серверный шкаф представляет собой специализированное изделие, соответствующее понятию шкафа в его классическом понимании, тогда как стойка – это открытая конструкция. Сборка серверных шкафов и стоек – это технологически сложный процесс, который должен выполняться квалифицированными специалистами, в противном случае невозможно гарантировать адекватную работу оборудования. Профессиональная сборка учитывает следующие факторы:

тип шкафа – настенный или напольный, напольные серверные шкафы могут быть стационарными или мобильными;

назначение шкафа (серверный, коммутационный, телекоммуникационный) определяет специфику конфигурации;

наличие или отсутствие встроенных систем охлаждения может усложнить или облегчить сборку;

в целом, каждая модель серверной стойки или шкафа имеет свои особенности в плане сборки и монтажа.

Будь то стандартная двухрамная стойка или 19-дюймовый шкаф с закрытой стенкой и перфорированной передней дверцей, качество сборки определяет возможность использования полного спектра функциональных возможностей оборудования и надежность его эксплуатации. Иными словами, если сборка серверного шкафа выполнена неправильно – возможны нарушения в режиме охлаждения аппаратуры и даже его поломка.

Мы специализируемся на поставках сетевого оборудования и сопутствующих услугах, включая сборку серверных стоек и шкафов. Обладая многолетним опытом работы в этом направлении и благодаря использованию передового инструментария вкупе с отточенными алгоритмами, наши специалисты могут гарантировать оперативное проведение работ на качественно высоком уровне. Сборка серверных шкафов и стоек выполняется в минимальный срок, на все работы предоставляется гарантия, также мы даем консультации по любым вопросам.

Для заказа сборки – позвоните нам или напишите на электронную почту. Наши менеджеры оперативно ответят вам и сориентируют по условиям предоставления услуги. Мы всегда на связи и предлагаем действительно выгодные условия. Лучшее подтверждение нашей компетенции – отсутствие отрицательных отзывов!

Читайте так же:
Мощность подключения духового шкафа

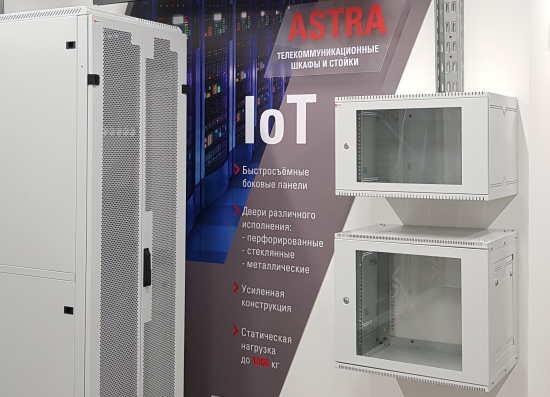

Шкафы телекоммуникационные Astra

В ассортимент продукции Astra входят навесные и напольные телекоммуникационные шкафы, а также открытые стойки, предназначенных для размещения сетевого оборудования. Настенный телекоммуникационный шкаф 19” Astra с разборной конструкцией идеально подходит для организации часто обслуживаемых сетей. Настенный сварной шкаф 19” с цельносварной рамой не нуждается в сборке, обеспечивая тем самым возможность оперативной установки телекоммуникационного оборудования. Шкаф Astra с антивандальной конструкцией обеспечивает надежную защиту размещенного в нем оборудования от несанкционированного доступа. Серверные стойки не имеют стенок, что обеспечивает свободный доступ к установленному на них сетевому оборудованию. Шкаф телекоммуникационный напольный имеет усиленную конструкцию, благодаря чему способен выдерживать большую статическую нагрузку – до 1 000 кг.

Шкафы телекоммуникационные Astra навесные

Аксессуары для телекоммуникационных шкафов Astra

Шкафы телекоммуникационные Astra А и Astra Е (выводимые)

Шкафы Astra для организации телеком- и серверного оборудования

По мере того, как растет значение цифровых коммуникаций и хранения данных, всё большее внимание в любом бизнесе уделяется организации работы телекоммуникационной и серверной техники. Общепринятым стандартом для размещения такого оборудования стали телекоммуникационные шкафы 19” различных конфигураций.

Размеры телекоммуникационных шкафов

Телеком-корпуса имеют ряд заметных отличий от традиционных оболочек для электротехнического оборудования. Первое, что обращает на себя внимание – обозначение 19’’ в характеристиках большинства шкафов, например шкаф телекоммуникационный 19 напольный. В данном случае 19 дюймов (482,6 мм) – это стандартизированное расстояние между двумя боковыми направляющими телеком-шкафа. Благодаря единой ширине монтаж телекоммуникационного оборудования не вызовет проблем – все такие устройства имеют одинаковые размеры для легкой установки на направляющие шкафа.

Другая, на первый взгляд, непонятная характеристика – буква U в обозначении высоты корпуса. U – это Unit (юнит – англ.). Оборудование также измеряется в высоту в юнитах, что заметно облегчает подбор корпусов. Например, если совокупная высота всего оборудования 9U, то нужно поставить шкаф телекоммуникационный настенный 9U.

Astra – надежные шкафы и стойки от компании EKF

Российский производитель электротехники и корпусов EKF известен в сегменте телеком-оборудования по своей линейке Astra. В ней компания выпускает навесные, напольные корпуса и серверные стойки в нескольких исполнениях:

  • разборные;
  • сварные;
  • антивандальные.
Читайте так же:
Расчет вытяжного шкафа для химической лаборатории

Отличительные черты бренда Astra – качественные материалы, удобный монтаж, разнообразие моделей.

Корпуса EKF применяются для монтажа как активного, так и пассивного оборудования. Шкафы и стойки должны обеспечивать легкий доступ к коммутаторам, ИБП, маршрутизаторам, патч-панелям, серверам и другой электронной аппаратуре, а значит многое зависит от установленной двери. Разборные и сварные настенные шкафы линейки Astra отличаются возможностью выбрать металлическую, перфорированную или стеклянную дверцу. Оболочки рассчитаны на быстрый доступ для обслуживания установленного оборудование и добавления новых устройств.

В линейке Astra представлены две серии шкафов – E и A. На особенностях каждой из них стоит остановиться отдельно.

Серия Astra E – широкий выбор и высокое качество

Разнообразие типоразмеров, функциональный дизайн и конкурентные цены делают шкафы и серверные стойки Astra E универсальным выбором для организации телекоммуникационных систем любого масштаба.

В серию Astra E входят:

  • Настенные шкафы
  • Серверные стойки
  • Серверные шкафы

Настенные шкафы Astra E

EKF выпускает настенные шкафы Astra E трех типов: разборные, сварные, антивандальные.

Разборные корпуса удобны тем, что при необходимости дают доступ к установленному оборудованию с трех сторон. Благодаря рамной конструкции шкафы обладают повышенной жесткостью. Высота варьируется от 9 до 15U.

Сварные навесные шкафы с цельносварной рамой и монолитными крышей и основанием не требуют сборки, а потому отличаются быстрой установкой. Модель с минимальной высотой – шкаф телекоммуникационный настенный 6U.

Третий тип настенных корпусов – шкаф телекоммуникационный антивандальный. Как понятно из названия, главная его задача – предотвращать несанкционированный доступ к установленному оборудованию. Замок, к которому нельзя подобрать ключ, возможность запирать шкаф в трех точках, усиленная защита петель и другие конструкционные особенности надежно защитят «начинку» от нежелательного проникновения.

Серверные стойки и шкафы Astra E

Для установки энергоемкого серверного оборудования, а также организации центров обработки данных предназначены специальные стойки и шкафы. Два этих типа корпусов имеют значительные отличия.

Серверная стойка – это каркас повышенной жесткости, предоставляющий открытый доступ к оборудованию. В то же время серверный шкаф состоит из двух сварных рам, боковых стенок, верхней и нижней панели (крыши и основания), а также имеет перфорированную дверь с ригельным замком. Шкаф Astra E отличается простотой сборки и распределенной вертикальной нагрузкой до 1000 кг. Корпус представлен в пяти габаритах по высоте, в том числе можно приобрести популярный шкаф телекоммуникационный 42U.

Серия Astra A – простые и функциональные шкафы по доступной цене

Когда бюджет на организацию телекоммуникационной или серверной системы ограничен, это не значит, что придется экономить на качестве корпусов. Специально для бюджетных проектов EKF выпускает серию Astra A, в которой без труда можно подобрать шкаф телекоммуникационный настенный, который будет доступен по цене и обеспечит надежное функционирование оборудования.

Читайте так же:
Gefest духовой шкаф режимы

В серии представлен весь набор необходимых корпусов: разборный, сварной, антивандальный. Кроме того, для Astra A также можно выбрать наиболее подходящую дверь – металлическую, перфорированную или стальную.

Телекоммуникационные шкафы Astra для организации кабельных систем – лишь один из примеров продукции EKF, позволяющей реализовывать сложные проекты. Так, для обеспечения бесперебойного электроснабжения на крупных предприятиях используется шинопровод встраиваемый Hyperion. Если же вы хотите защитить свой дом от молний, то используйте специальное устройство молниезащиты – систему «Зевс» от EKF.

Пример сборки телекоммуникационного шкафа

Одним из достоинств бренда TLK служит разборность напольных телекоммуникационных шкафов и стоек. Это позволяет с удобством и экономией организовать транспортировку продукции и сократить различные логистические издержки. При этом всем сам процесс сборки конструкций весьма прост.

В одном из весенних номеров издания Эффективный Офис (№3 март 2016), мы рассказывали, как собрать телекоммуникационный шкаф TLK серии SERVER II. В этом выпуске мы создали новое иллюстрированное руководство и в качестве примера взяли телекоммуникационный шкаф TFI серии Lite. Такое руководство послужит прекрасным дополнением к инструкции, вложенной в комплект к каждому шкафу, а также позволит ближе познакомиться со сборкой шкафа.

Шкаф TLK в транспортных коробках

Итак, рассмотрим основные этапы сборки:

Этап 1: Распаковка и проверка комплектующих.

Выкладываем коробки рядом, сверяем артикул шкафа. Заодно проверяем внешний вид упаковки на отсутствие повреждений и дефектов. Далее с помощью канцелярского ножа или ножниц перерезаем упаковочные ленты. Открыв коробки, извлекаем упаковочные листы на каждую из них и сравниваем содержимое коробок с перечнем элементов упаковочного листа. Если все сходится, можно приступать к сборке шкафа. Если по каким-то причинам деталей не хватает, или они имеют дефекты, необходимо будет связаться с производителем, сохранив при этом все документы и упаковку в целостности.

Проверьте все комплектующие

Этап 2: Сборка каркаса шкафа.

В начале сборки нам понадобится каркас шкафа и рамы с крепежным комплектом. Извлекаем цельносварные рамы из коробок №1 и №2. Выкладываем их на чистую и ровную горизонтальную поверхность и стягиваем их перемычками. Для сборки нам потребуется крестовая отвертка со шлицем ph2 и торцевой ключ на 10. Хотя на первых этапах сборки достаточно одной отвертки или шуруповерта с соответствующей битой.

Крестовая отвертка со шлицем ph2 и торцевой ключ на 10 для сборки шкафа Шкаф лучше собирать в горизонтальном положении

Для удобства сборки и во избежание травм шкаф лучше собирать в горизонтальном положении.

Важно! Расположите рамы таким образом, чтобы резьбовые отверстия под установку опор были с одной и той же стороны шкафа.

Читайте так же:
Как снять дверцу духового шкафа bosch

Для того, чтобы не путаться можно установить опоры сразу на место на начальном этапе сборки шкафа или же сделать это позже.

Устанавливаем перемычки между рамами

Устанавливаем перемычки между рамами, как показано в руководстве по сборке шкафа, и фиксируем их винтами M6x16 + Шайба М6 + Гайка М6 фланцевая.

Этап 3: Установка оснований шкафа.

У новой версии шкафа верхнее и нижнее основания различаются, поэтому еще раз определяем, где у собранного нами каркаса нижняя часть, а где верхняя. Определить это можно по посадочным резьбовым отверстиям под опоры.

Обратите внимание, что в основаниях есть проемы для ввода кабеля и установки блока вентиляторов. Как правило, проем для ввода ка- беля располагают ближе к задней части шкафа.

Установка опор

Теперь устанавливаем нижнее и верхнее основание в каркас шкафа и фиксируем крепежным комплектом М6.

Важно! Затягивать крепежный комплект нужно после сборки всего каркаса!

Этап 4: Опоры.

Пришло время установить опоры. Для эт о го необходимо закрутить каждую из них до упора в раму.

Этап 5: Панель кабельных вводов.

Устанавливаем шкаф вертикально на опоры. Монтируем 2 закладные гайки М6 в задней нижней части шкафа и фиксируем винтами М6 с пластиковой шайбой панель кабельных вводов с выламываемыми заглушками.

Монтируем панель кабельных вводов

Этап 6: Направляющие.

Устанавливаем направляющие на боковые балки, вставляя крепежный комплект с соответствующими шайбами, как показано на рисунке.

Важно! Расстояние между направляющими можно выбрать исходя из размеров и габаритов монтируемого в шкаф оборудования и комплектующих. Закрепить их наилучшим образом поможет все та же отвертка.

Установка направляющих

Теперь можно подтянуть все болты. Наш шкаф практически собран.

Этап 7: Двери + боковые стенки.

Передняя дверь у нашей модели шкафа поставляется уже прикрученной и отрегулированной к раме шкафа. Этот момент экономит время сборки шкафа. Задняя панель вставляется специальными фиксаторами в пазы рамы и запирается с помощью замков на ключ. Осталось установить боковые стенки, которые ставятся по аналогии с установкой задней стенки.

Установка боковых стенок

В шкафах TLK все замки, ручки и петли смонтированы заранее, и необходимость в их установке отсутствует. Соединяем все металлические элементы шкафа в единый контур заземления с помощью проводов из комплекта.

Шкаф готов!

На удивление быстро и без особых усилий нами был собран шкаф серии TFI Lite. А необходимыми инструментами были ключ гаечный двусторонний и крестовая отвертка.

Используя данное руководство, вы убедитесь, что процесс сборки шкафа может быть несложным, а количество потраченного времени приятно удивит, ведь составит всего 15 минут.

Широкий ассортимент шкафов представлен в каталоге TLK!
Получите его, написав на или позвонив по телефону +7 499 704-40-92

Читайте так же:
Духовой шкаф бош постоянно работает вентилятор причина

Сетевые напольные корпуса

Сетевые шкафы ТЕ 7000

Напольные сетевые серверные шкафы Rittal Hyperline 19 дюймов

Компания Rittaler предлагает вам коммутационные шкафы для установки сетевого оборудования. В данном разделе представлены решения самых разных конфигураций для установки на полу в серверной. Если вы давно искали, например, шкаф напольный угловой со столешницей, то теперь можете считать, что поиск завершён. Используйте пространство эффективно и сохраняйте оборудование в целости максимально долго.

Металлические напольные распределительные коммутационные шкафы

Любой шкаф напольный Rittal TS вне зависимости от модели — это надёжное современное решение, использование которого обеспечит значительную экономию места и предохранит оборудование от негативного внешнего воздействия.

В каталоге представлены шкафы металлические напольные, цена которых вас приятно удивит и порадует. Все поставки осуществляются напрямую от производителя, поэтому никаких переплат не предвидится, а гарантия качества действует на каждую модель.

Телекоммуникационный серверный напольный шкаф, монтажная серверная стойка 19 дюймов

Обустройство серверной отныне перестанет быть проблемой. Вам достаточно будет приобрести шкаф серверный телекоммуникационный напольный, подобрав его в каталоге интернет-магазине Rittaler. Сделайте выбор в пользу требуемой модели, исходя из её рабочих параметров.

Удобство, функциональность и надёжность, которыми обладает сетевой шкаф для сервера напольный, выше всяких похвал. Вы непременно останетесь довольны своим выбором и сможете обеспечить стабильную, бесперебойную, избавленную от рисков работу всех установленных устройств.

Распределительный металлический напольный коммутационный шкаф

В наличии имеются решения с различными габаритными и техническими параметрами. Так, шкаф напольный 40, 60 см — стандартное решение для большинства серверных. Выбор в пользу конкретного размера можно сделать, исходя из доступного пространства.

Подбирайте напольные коммутационные распределительные шкафы высочайшего качества и ничем не рискуйте. Пусть установленное оборудование работает надёжно и без сбоев.

Монтажная стойка Rittal для плат

Как сделать так, чтобы установка плат также проходила в удобной и спокойной обстановке? В этом вам поможет монтажная стойка Rittal для плат — не менее надёжная, долговечная и оптимизированная, чем шкаф.

Монтаж серверной стойки

Благодаря продуманной конструкции всех представленных решений, монтаж серверной стойки и установка шкафа в серверной займут у вас минимум времени. Вы получите великолепный результат. Работа сетевого оборудования ничем не будет нарушаться!
