Как установить выдвижной ящик с телескопическими направляющими

Как установить выдвижной ящик с телескопическими направляющими

Современная мебель часто изготавливается с выдвижными ящиками, так как такие системы позволяют экономить пространство, что особенно важно в помещениях малой площади (кухня, ванная комната и так далее), увеличивают комфорт при использовании и обслуживании. При большом выборе выдвижных систем популярностью пользуются телескопические направляющие для выдвижных ящиков.

Фурнитура для монтажа выдвижного ящика

Что собой представляет фурнитура данного типа? Каковы ее преимущества и недостатки? Как правильно подобрать и произвести монтаж телескопических направляющих, читайте далее.

Устройство телескопических направляющих

Телескопическая направляющая для мебели состоит из следующих элементов:

  • металлического основания, как правило, изготовленного в виде буквы «П»;
  • металлической планки, входящей в основание;
  • движущего механизма;
  • стопорного элемента.

По желанию пользователя направляющая может быть дополнена:

  • доводчиком. Выдвижные системы с доводчиком исключают возможность повреждения фасада при резком закрывании, так как позволяют сделать ход ящика плавным и замедленным;
  • возвратной пружиной, облегчающей процесс закрытия ящика;
  • системой Push-to-open (открытие ящика путем нажатия на фасад), увеличивающей уровень комфорта при использовании.

Выдвижная система с функцией плавного закрывания

Преимуществами телескопических направляющих по сравнению с иными видами выдвижных систем являются:

  • разнообразие модельного ряда;
  • отсутствие шума при работе;
  • возможность монтажа на ящики с разной степенью нагрузки;
  • устойчивость к износу и длительный период использования.

Среди недостатков можно выделить стоимость систем, которая в несколько раз выше обычных роликовых или шариковых направляющих.

Выбор телескопических направляющих

Чтобы правильно подобрать телескопические направляющие, необходимо учитывать:

  • разновидность системы;
  • технические параметры;
  • производителя.

Виды телескопических направляющих

Произвести классификацию направляющих телескопического типа можно по следующим признакам:

  1. по виду движущего механизма. Направляющие могут быть на роликах или шариках. Роликовые системы отличаются возможностью выдерживания меньшей нагрузки, меньшим сроком использования, но и меньшей стоимостью. При движении роликов могут появляться посторонние шумы;
  1. по степени выдвижения. Телескопические направляющие могут быть полного или частичного выдвижения. При монтаже системы с частичным выдвижением задняя часть ящика будет недоступна для просмотра содержимого, но стоят такие направляющие существенно меньше;

Отличия направляющих по степени выдвижения ящика

  1. месту установки. Как установить направляющие-телескопы? Выпускаются телескопические направляющие, монтаж которых производится на боковой поверхности ящика и нижней поверхности (скрытый монтаж). В первом случае будет существенно уменьшено рабочее пространство комода (шкафа, тумбы или иного предмета мебели).

Комплект телескопических направляющих скрытого монтажа

Определение технических параметров

При выборе выдвижных систем рекомендуется учитывать:

  • максимальную нагрузку.

Все параметры указываются в технической документации.

Производители

Наиболее популярным производителем выдвижных систем является компания Blum (Австрия). К каждому комплекту направляющих прикладывается подробная инструкция, в которой указывается, как правильно установить системы, как снять выдвижной ящик без демонтажа направляющих, как ухаживать за фурнитурой.

Также можно обратить внимание на компании:

Монтаж телескопических направляющих

Как установить выдвижной ящик? Схема монтажа направляющих зависит от вида выдвижной системы.

Монтаж боковых направляющих

Установка телескопических выдвижных систем на боковую поверхность ящика производится в следующем порядке:

  1. разбор направляющей. Как снять комплектующие элементы? Для разбора необходимо ослабить фиксатор и вынуть планку направляющей из основания;

Подготовка направляющей к монтажу

  1. саморезами закрепить планку на ящике;
  1. закрепить основание направляющей на мебельном каркасе;
  2. соединить части выдвижной системы. Как вставить ящик? Планка направляющей вставляется в основание и задвигается. Если в процессе выполнения работы будет слышен щелчок, то все сделано правильно;

Схема установки направляющей

  1. отрегулировать зазоры между ящиком и каркасом. Регулировка выполняется с помощью специальных винтов, расположенных на направляющей.

Расположение винтов для регулировки направляющей

Монтаж скрытых направляющих

Чтобы установить на ящик направляющие скрытого монтажа необходимо:

  1. перед выполнением работы ознакомиться с прилагаемой инструкцией, чтобы правильно выставить монтажные размеры и не допустить перекоса и некорректной работы выдвижной системы;

Монтажные размеры по рекомендации изготовителя

  1. на дне ящика в соответствии с прилагаемо схемой закрепить фиксаторы и просверлить монтажные отверстия;

Крепление фиксаторов к дну ящика

  1. установить планки направляющей;
  2. на каркасе мебели закрепить основания для планок;
  3. вставить ящик;
  4. произвести регулировку.

Подробнее о том, как самостоятельно подобрать и установить телескопические направляющие, смотрите на видео.

Как вытащить ящик на скрытых направляющих, например, для проведения ремонта. Для снятия достаточно ослабить защелки на фиксаторах и выдвинуть планки.

Самыми популярными на сегодняшний день, по прежнему, остаются телескопические (шариковые) направляющие полного выдвижения.

Выглядят они вот так:

К их достоинствам можно отнести:

  • Сравнительно не дорогая цена
  • Плавный и тихий ход на протяжении всего срока службы
  • Способны выдержать определенные нагрузки
  • Износостойкость и прочность
  • Легкость монтажа

Эти механизмы очень часто используют для выдвижных ящиков комодов, кухонных секций, шкафов купе и других подобных механизмов, с работой которых не хотят иметь проблем в будущем.

Расчет размеров выдвижного ящика

Чтобы правильно установить шариковые направляющие, давайте проверим, правильно ли вы сделали деталировку самого ящика.

Ширина

Согласно технологическим размерам проектирования мебели, в сборе ящик без фасада по ширине (между ним и боковиной изделия) должен иметь зазоры в 13 мм с каждой стороны. Именно столько заберет на себя толщина «телескопа».

Размеры ящика смотрите на схеме:

Длина

Размеры телескопических направляющих для выдвижных конструкций от 250 до 800 мм с шагом 50 мм:
250 мм, 300 мм, 350 мм, 400 мм, 450 мм, 500 мм, 550 мм и т.д.

Однако, бывают ситуации, когда приходится отойти от данного условия. Например, если внутренняя глубина шкафа, тумбы или комода не 500 мм, а чуть меньше, допустим 495 мм. В этом случае, если мы берем ящик 500 мм — он не помещается, а делать его меньше, длиной 450 мм — рука не поднимается, т.к. при этом мы теряем 35 мм полезного пространства:

  • 35 мм (потери) = 485 мм — 450 мм (длина направляющей)
  • 485 мм = 495 мм — 10 мм (расстояние между задней стенкой ящика и самого комода)
Читайте так же:
Как найти скайп был и исчез

В таких ситуациях стоит рассмотреть вариант 495-миллиметрового ящика с 450-миллиметровыми направляющими. Конечно, он не будет до конца выезжать из-за более коротких направляющих, но это не страшно. Зато вместительность стала больше, в процессе эксплуатации хозяйки это оценят!

Высота

По высоте его обычно делают исходя из потребностей человека, который им будет пользоваться. Высота обычно составляет 80-250 мм.

Разметка мест крепления направляющих

Принцип установки направляющих намного проще, чем это может показаться на первый взгляд.

Телескопы (если зажать черные усики и вытянуть одну половину) разбираются на две части, одна из которых крепится на боковину ящика, а вторая на внутреннюю боковину комода.

Наша основная задача определить точные места этих креплений, прикрутить тремя шурупами каждую половину и завести ящик в комод, тем самым соединив направляющую в одно целое.

Монтаж шариковых телескопических направляющих

На боковине ящика, горизонтально, строго по центру отмечаем линию и прикручиваем по ней одну половину направляющей.

Теперь нам нужно отметить аналогичную горизонтальную линию на внутренней стенке комода.

Точные расстояния и размеры я брал с чертежа своего комода, вы можете использовать чертеж своего мебельного изделия, примерно так, как это показано на рисунке:

То есть, отмечаем на боковине 417 мм от пола и на данной высоте крепим телескоп.

На этом самая тяжелая часть работы закончена, теперь строго по линии прикручиваем две половинки направляющих к ящику и к боковине и заводим его на свое место.

Видео: установка направляющих на выдвижные ящики

Здравствуйте друзья!

В любом деле есть свои нюансы и тонкости. И часто, они относятся к довольно простым (и очевидным) вещам. Тем не менее, они могут играть довольно важную роль…

Сегодня я хочу с вами поговорить о широко применяемой выдвижной фурнитуре, используемой для изготовления любой мебели.

Это – телескопические направляющие.

Их широкое применение обусловлено не только надежностью и практичностью, но и некоторыми технологическими удобствами.

Например, в установленном положении, такие направляющие можно регулировать по двум плоскостям.

При изготовлении модулей, которые содержат выдвижные ящики, часто регулировкой одного фасада не обойтись.

Можно, например, выставить одинаковые зазоры со всех его сторон во фронтальной плоскости.

Но они могут «вылезти», например, между передней гранью бока и фасадом.

В этом случае нужно регулировать положение самого выдвижного ящика. И сделать это можно только с помощью его направляющих.

Но сделав это, нужно будет опять регулировать фасад, так как первоначальные размеры отступов, естественно, изменятся.

Чтобы не заниматься такой «обезьяньей гимнастикой», нужно, для начала, правильно выставить положение ящика в коробе.

Нужно, чтобы он был установлен строго в трех плоскостях. Для этого, разумеется, сам короб должен иметь правильную геометрию.

Самый простой способ определить его правильное положение – это приставить к боковым граням короба ровную планку, и посмотреть, одинаковы ли зазоры между ней и выдвижным ящиком.

Если они разные, то нужно с помощью направляющих их выровнять, и уже после, приступать к установке и регулировке фасадов.

Менять положение выдвижного ящика в пространстве можно как с помощью полозьев, закрепленных на нем, так и с помощью элементов этой фурнитуры, закрепленных на самом коробе.

Немного отпустив саморезы (с помощью которых они закреплены), их можно смещать, например, вверх-вниз (на них есть продольные и вертикальные регулировочные отверстия).

После чего, они фиксируются через обычные (круглые) отверстия.

В итоге, получается правильно отрегулированные ящики, на которые навешиваются фасады.

На видео, расположенном внизу, показаны общие принципы изменения положения ящиков посредством рассматриваемой нами фурнитуры.

О том, как правильно сделать карту присадки (разметка крепления направляющих), читайте в этой статье. Еще о монтаже этой фурнитуры можно прочесть в этом посте.

Третий и пока завершающий пост из цикла "как починить шкаф" 🙂 Немного мыслей про выдвижные ящики

Третий и пока завершающий пост из цикла "как починить шкаф" :) Немного мыслей про выдвижные ящики Ремонт, Сборка мебели, Шкаф, Шкаф-Купе, Ящик, Направляющая, Мебель, Мебельщики, Совет, Лайфхак, Видео, Длиннопост

Что, если ящики сами выкатываются, а при закрывании стали громко стучать? Речь сейчас исключительно про ящики на шариковых телескопических направляющих, как на фото выше. Бывают высотой 35мм (не надо оно вам) и 45мм. Для начала разберемся как снять такой ящик.

Выдвигаем полностью ящик. На каждой направляющей будет виден лепесток, на который нужно нажать и держать. На правой направляющей — ВНИЗ ⬇, а на левой направляющей ВВЕРХ ⬆. Смотрим видео.

Сделать это нужно одновременно, а потом просто вытащить на себя ящик лёгким движением рук. Ещё видео.

Итак, почему они стали выкатываться или выкатывались изначально. Дело в том, что направляющие были выставлены не по уровню или при эксплуатации ослабли саморезы и они просели. Это легко проверить, положив уровень на сам ящик или же на направляющую.

Третий и пока завершающий пост из цикла "как починить шкаф" :) Немного мыслей про выдвижные ящики Ремонт, Сборка мебели, Шкаф, Шкаф-Купе, Ящик, Направляющая, Мебель, Мебельщики, Совет, Лайфхак, Видео, Длиннопост

Если направляющие выставлены не горизонтально, а наклонены вперед, то понятно, что ящик будет выезжать. Нужно открутить несколько саморезов, выровнять направляющую и прикрутить обратно. НО это потребует дальнейшую регулировку или перестановку фасада, так как он тоже изменит своё положение!

Но сейчас вы можете резонно спросить: «А почему же раньше не выкатывались, а теперь вдруг начали? Ведь направляющие были изначально криво прикручены!» Да, и такое возможно. Дело в том, что на конце каждой такой направляющей установлены резиновые демпферы (ну или фиксаторы). Со временем они истираются (если комплектующие были некачественные) и перестают держать направляющую.

Третий и пока завершающий пост из цикла "как починить шкаф" :) Немного мыслей про выдвижные ящики Ремонт, Сборка мебели, Шкаф, Шкаф-Купе, Ящик, Направляющая, Мебель, Мебельщики, Совет, Лайфхак, Видео, Длиннопост

Вот их и нужно заменить. Но проблема в том, что отдельно они не продаются. Поэтому тут два выхода. Можно просто выровнять направляющие, если они были не по уровню, и на этом успокоиться. Но это не решит проблему хлопанья ящика при закрывании, хотя меня лично это никак не раздражает. Второй выход — это напечатать новые демпферы на 3D-принтере из TPU-пластика, как поступил я. Так себе вариант, понимаю, так как требует наличия принтера. Слева оригинальный, справа напечатанный.

Читайте так же:
Как закрепить стекло в мебельном фасаде

Третий и пока завершающий пост из цикла "как починить шкаф" :) Немного мыслей про выдвижные ящики Ремонт, Сборка мебели, Шкаф, Шкаф-Купе, Ящик, Направляющая, Мебель, Мебельщики, Совет, Лайфхак, Видео, Длиннопост

Но на этом беды с ящиком могут не закончится, как вышло у меня. На левой направляющей ко всему прочему 2 шарика выскочили из положенных им мест. А первое «ушко» ещё и надломилось. На фото ниже этого не видно, но на фото под ним уже видно хорошо 🙂

Третий и пока завершающий пост из цикла "как починить шкаф" :) Немного мыслей про выдвижные ящики Ремонт, Сборка мебели, Шкаф, Шкаф-Купе, Ящик, Направляющая, Мебель, Мебельщики, Совет, Лайфхак, Видео, Длиннопост

Третий и пока завершающий пост из цикла "как починить шкаф" :) Немного мыслей про выдвижные ящики Ремонт, Сборка мебели, Шкаф, Шкаф-Купе, Ящик, Направляющая, Мебель, Мебельщики, Совет, Лайфхак, Видео, Длиннопост

На самом деле тут ничего катастрофического нет. Ящик будет работать даже без нескольких шариков, если при этом нигде ничего не заедает и скольжение удовлетворительное.

Но есть важный момент. Иногда не получается вставить ящик обратно и человек начинает его усиленно пихать. Думаю, в этом конкретном случае, как раз так и получилось. Ящиком пользуется в основном жена, и скорее всего задвигала с силой обратно и погнулись «ушки».Дело в том, что края самых первых «ушек» должны быть немного подогнуты вниз, чтобы ящик легко можно было вставить обратно.

Третий и пока завершающий пост из цикла "как починить шкаф" :) Немного мыслей про выдвижные ящики Ремонт, Сборка мебели, Шкаф, Шкаф-Купе, Ящик, Направляющая, Мебель, Мебельщики, Совет, Лайфхак, Видео, Длиннопост

Ну вот наверное и всё пока. Следующий пост будет про то, как я сушу филамент перед печатью :)))

Лайфхак

928 постов 17.2K подписчиков

Правила сообщества

Блокировка допускается в случае нарушения правил сайта Pikabu, а также в случаях:

Целенаправленного издевательств над подписчиками сообщества. Если пользователь Пикабу троллит, издеваясь над тематикой Вашего сообщества, тем самым ухудшая атмосферу и вызывая негатив подписчиков. Пример: в сообщество про лошадей приходит пользователь с комментариями «М-м-м, какая вкусная конина, я бы съел»;

Добавления нетематических постов в сообщество;

Тратишься один раз на блюм и не ебёшь себе мозг никогда больше.

ТС, ваши советы скорее по фурнитуре, но может чего посоветуете. Дно ящиков из оргалита. Вещи из нежестоящего ящика постоянго цепляются и пылятся от шершавой стороны. Вероятно производитель сэкономил и там нужно было ставить двп гладкую с двух сторон. Если оргалит вообще бывает гладкий с двух сторон? Покрытие краской шершавой стороны какой-то положительный эффект даст или лучше будет заменить? Например в леруа вижу 3мм плита ХДФ, шлифованая с двух сторон.

День добрый! Не подскажете что может быть с нажимными направляющими для комода? Вроде всё по уровню и направляющие параллельны. Но всё равно плохо «защёлкиваются» Могут просто самостоятельно выкатиться.

Чтобы вам не звонили от вашего сотового оператора и не предлагали "самые выгодные тарифы"

Все чаще в «Лучшем» появляются гневно-ругательные посты на эту тему. Внимание!

Чтобы Вам после входящего звонка не меняли тарифный план.

Чтобы Вам без вашего ведома не подключали платные услуги, когда Вы чихнули во время разговора, а сотрудник решил, что вы согласились.

Чтобы не приходили странные сообщения, в которых кнопки «прочитано», «отклонить» и «согласиться» одинаковые.

Чтобы Вам вообще не звонили от имени вашего сотового оператора с любыми предложениями.

Вы звоните оператору и спокойным голосом требуете подключить услуги:

«Отказ от всех предложений оператора»

«Отказ от звонков с предложениями от оператора»

«Отказ от предложений партнеров в SMS, MMS, e-mail и звонках»

Эти услуги невозможно подключить через личный кабинет, они скрыты.

Добавляю после вопросов в комментариях — в ЛК есть ссылка на подключение ДОСТУПНЫХ услуг, среди них нет тех, что я перечислила, они подключаются только по просьбе абонента.

Можете написать в чат, но лучше позвонить, поставить звонок на запись, ОБЯЗАТЕЛЬНО предупредить сотрудника, что звонок записывается и попросить подключить все перечисленные услуги. Сотрудник обязательно должен выполнить Вашу просьбу.

В течение часа подключенные услуги должны появиться в вашем личном кабинете.

Все эти процедуры непременно надо проделать с симками детей, родителей, умных ворот и проч.

И будет вам счастье! (пока обсосы не придумают новые способы обмана и развода на деньги своих любимых абонентов)

Чтобы вам не звонили от вашего сотового оператора и не предлагали "самые выгодные тарифы" Сотовые операторы, Билайн, МТС, Мегафон, Тарифы, Совет, Лайфхак, Текст

Наученные горьким опытом

Наученные горьким опытом Ремонт, Зонт, Лайфхак, Предусмотрительность, Инструменты

Лайфхак, чем больше вы поймёте, тем меньше придётся запоминать

Лайфхак, чем больше вы поймёте, тем меньше придётся запоминать

Идеальная стыковка обоев

Как избавиться от запаха в обуви в домашних условиях?

Предыстория:
Всю свою жизнь дико пахли ноги и вся моя обувь. Я их мыл постоянно, но стоило день походить и вечером вас ждал зловонный сюприз.
Чего я только не делал: мыл с дегтярным мылом( чуть-чуть помогало), обрабатывал перекисью, делал ванночки из коры дуба, мазал пастой теймурова, забрызгивал спиртом по неск раз в день, обрабатывал хлоргескидином 1%, стирал кожу на пятках, коротко-коротко подстригал ногти и мыл ноги по три раза в день
Но ничего из этого либо не помогало совсем, либо помогало на день-два.

Решение:
В штатах загуглил данный вопрос и оказалось что, американцы используют спрей Лизол ( Lysol) который уничтожает все бактерии, вирусы и грибки. Но используют его просто, чтобы убрать запахи животных, сигарет и других неприятнопахнущих вещей.
Но на форуме спортсменов я нашел несколько советов, что люди опрыскивали им комки бумаги и оставляли на ночь в обуви и запах из обуви пропадал( ну оно и понятно, все организмы там погибли)
Я не вдавался в вопрос насколько он вреден при разбрызгивании на кожу, но его можно применять на пищевых поверхностях и указано, что безопасен для детей.

Я решил испытать средство на своих ногах, так как реально перепробовал почти все способы борьбы с запахом.
И О ЧУДО, после двух применений на обувь и на ноги, всё просто перестало пахнуть.
Я столько лет терпел это, мне было стыдно прийти в гости, стыдно снимать обувь в примерочных и магазинах. И наконец этот груз упал с плеч.

Читайте так же:
Как в маке уменьшить размер браузера

Как я делал:
Кроссовки постирал — высушил и забрызгал внутрь. Оставил на ночь.
Ноги помыл, вытер насухо и обрызгал и промассировал так, чтобы все попало между пальцев и под ногти и на ногти.
Дал высохнуть ногам
А потом процесс повторял каждый раз, как мылся.

И даже если неделю не брызгать, ноги не пахнут.
В России видимо не так распространён, хотя на озоне отзывы есть, но совсем по другому использованию.
В общем за 400 рублей это лучшее средство, отпишетесь, кому поможет.
Всем здоровья)

Ну и фото этого чуда ( продается и в России, правда в отличии от того, что сделано в США не такой сильный запах, да оно и к лучшему):

Виды направляющих для ящиков Hafele

Современные выдвижные системы и направляющие для ящиков способны работать удивительно мягко, плавно и бесшумно. Они долговечны, надежны, комфортны в эксплуатации и не вызывают ни малейших нареканий при условии, что выбор был продуманным и верным. Ящики, с усилием и скрипом скользящие по деревянным полозьям, остались в далеком прошлом, так что мало кто и вспомнит о них сегодня. Высококачественная фурнитура Hafele, встроенная в конструкцию, обеспечивает возможность с легкостью и комфортом пользоваться любой практичной мебелью с выдвижными ящиками — всевозможными комодами, шкафами купе, кухонными, гардеробными и офисными модулями, письменными столами и т. д.

Направляющие для выдвижных систем классифицируются в зависимости от специфики конструкции и особенностей установки. Ближайшее знакомство с ними, сравнительных анализ преимуществ и возможных недостатков каждого варианта, знание секретов и нюансов их работы позволит вам совершить безошибочный выбор и купить высококачественную и долговечную мебельную фурнитуру, оптимально подходящую под ваши требования.

Виды направляющих для ящиков Hafele-01

Основные виды направляющих для ящиков — шариковые и роликовые

Роликовые системы, появившись на рынке Украины более 20 лет назад, были предшественниками телескопических (шариковых). И те и другие сегодня пользуются огромной популярностью и широко востребованы, редкая мебельная конструкция обходится без их применения. Телескопические направляющие для ящиков бывают полного выдвижения (что отражается в их стоимости) и неполного. Более высокая цена на направляющие полного выдвижения вполне оправдана, поскольку свободный доступ ко всей внутренней площади увеличивает вместительность и комфорт в эксплуатации.

Рассматривая современные виды конструкций для выдвижных ящиков и думая, что же купить для комода, гардеробной или шкафа-купе, необходимо убедиться, что достоинства того или иного выбора на 100% перекрывают “подводные камни”, которые могут быть обнаружены в процессе использования.

Роликовые направляющие для выдвижных систем: плюсы и минусы

Роликовые системы обладают сравнительно простой конструкцией — одна из двух взаимно подвижных планок (ходовых рельс) крепится к каркасу мебели с внутренней стороны, а вторая фиксируется непосредственно на выдвижном ящике или полке. Пластиковые ролики, перемещаясь в специальных пазах, приводят планки в движение.

Роликовые направляющие будут иметь плавных ход и работать без лишнего шума, если при монтаже вы правильно рассчитаете габариты и оптимальную нагрузку для ящиков.

  • простота и скорость монтажа (нет потребности в высверливании дополнительных отверстий, предназначенных для саморезов);
  • плавный ход на рельсах;
  • отсутствие потребности в смазывании составляющих механизма;
  • широкая вариативность длины фурнитуры;
  • доступная стоимость;
  • возможность без усилий вынуть ящик и вернуть его на место при необходимости.
  • снижение уровня эксплуатационных характеристик при чрезмерных нагрузках;
  • уязвимость к механическим воздействиям;
  • движение не бесшумное.

На практичность надежность и долговечность роликовых систем напрямую влияет качество их исполнения. Мебельная фурнитура от «Хефеле Украина» изготавливается исключительно из первоклассных материалов и имеет защитное покрытие, гарантирующее отличную устойчивость к негативному воздействию внешних факторов.

Виды направляющих для ящиков Hafele-02

Телескопические (шариковые) направляющие для ящиков — достоинства и недостатки системы

Телескопические шариковые конструкции для выдвижных ящиков Hafele не особо уступают по уровню спроса популярным роликовым, более того, в определенном плане у них есть превосходство. Они могут считаться примером оптимального соотношения между стоимостью и качеством фурнитуры. Неразборные шариковые направляющие для выдвижных систем устроены так, что внутренняя пластина в них выдвигается с одной стороны внешней подобно объективу телескопа. Комплекс рабочих пластин крепится к корпусу мебели и боковинам ящика или полки.

  • способность выдерживать высокие нагрузки (в несколько раз выше, чем максимально допустимые для роликов);
  • впечатляющий диапазон длины выдвижения (в зависимости от типоразмера конкретного изделия);
  • широкая вариативность палитры цветной металлизации;
  • абсолютная безопасность конструкций с доводчиком;
  • полный досмотр внутренней площади ящика;
  • возможность применения в мебельных конструкциях специального назначения — холодильных и духовых шкафах, верстаках, стеллажах, посудомоечных машинах и т. д.

Шариковые направляющие полного выдвижения с доводчиком наряду со значимыми преимуществами имеют и несколько довольно специфических минусов:

  • сравнительно более высокая цена;
  • потребность в эксплуатационном уходе;
  • более трудоемкий процесс установки (монтаж требует высокой точности и тщательности);
  • телескопические направляющие с доводчиком (стандартного типа) невозможно зафиксировать в промежуточных положениях;
  • поскольку шариковые системы для выдвижных ящиков обычно анодируются, их труднее подобрать под оттенок мебели, в отличие от фурнитуры, что окрашивается.

Ящики комода или шкафа купе, которые выдвигаются до конца (и практически бесшумно), — мечта любой хозяйки. Добавим к этому способность выдерживать огромную нагрузку и цена на шариковые системы тут же становится полностью понятной и оправданной.

Направляющие скрытого монтажа — особенности и возможности

Мебельные комплектующие от «Хефеле Украина» соответствуют самым высоким стандартам качества, исполняя возложенные на них обязанности на протяжении рекордно долгих сроков. Направляющие скрытого монтажа, как следует из названия, не видны снаружи, крепятся под дном выдвижного модуля, придают конструкции эргономичность и визуальную легкость.

Направляющие скрытого монтажа сложнее в производстве, чем шариковые и роликовые аналоги, но, оставаясь невидимыми, они выполняют целый ряд важных функций:

  • мягкое, плавное и бесшумное выдвижение, благодаря встроенным амортизаторам;
  • регулировка по трем плоскостям обеспечивает безупречный рисунок фасада мебели;
  • в тандеме с доводчиком комплекты скрытого монтажа дают возможность ящикам закрываться самостоятельно после первоначального легкого толчка без щелчков и хлопков;
  • возможность снять и установить ящик без сложных манипуляций и специальных инструментов;
  • максимально рациональное использование внутреннего пространства.
Читайте так же:
Ящик с фальшпанелью сборка

Направляющие «Хефеле Украина», купить которые можно по ценам производителя на официальном сайте, являются представителями последнего поколения фурнитуры для мебели, гарантирующей пользователям новые возможности эксплуатации выдвижных систем, включая “тонкую” регулировку.

Виды направляющих для ящиков Hafele-03

Какие мебельные направляющие Hafele лучше купить — полного выдвижения, с доводчиком или без него

Выбирая, какую мебельную фурнитуру купить, прежде всего следует определиться с достойным доверия производителем. Компания Hafele, например, предлагает своим клиентам разумный баланс между непревзойденным немецким качеством и умеренными для рынка Украины ценами — фурнитуру, которая делает офисное и домашнее пространство современным, гармоничным и функциональным.

Среди множества решений, с помощью которых можно обустроить любые уголки квартиры, необходимо найти оптимальный вариант. Как это сделать? Учитывать необходимо три ключевых момента:

  • бюджет;
  • предполагаемая нагрузка;
  • дизайн.

Несколько простых рекомендаций помогут вам сориентироваться среди впечатляющего ассортимента мебельной фурнитуры компании и не потратить лишние средства на функционал, который вам не понадобится в процессе использования.

  1. Для тех, кто ищет максимально экономный вариант, можно рекомендовать традиционные роликовые направляющие для выдвижных систем.
  2. Если вы планируете мебельные модули с фасадами без ручек, отличным выбором станут шариковые направляющие обратного действия.
  3. В случае, когда выдвижные модули вы планируете загрузить по полной программе, следует купить системы скрытого монтажа или шариковые.
  4. Направляющие скрытого монтажа можно купить как полного (стоят дороже), так и неполного выдвижения, в комплекте с доводчиком или без него. Механизмы с доводчиком дороже, чем аналогичная фурнитура без него, но зато они обеспечивают непревзойденный комфорт в эксплуатации.
  5. Учитывайте при выборе безопасность самой конструкции, ее глубину, максимальную нагрузку, которую может выдержать дно ящика и т. д. Для глубокой мебели около 900 мм, например, оптимальным выбором станет система полного выдвижения с доводчиком или тандембокс.
  6. Для создания современной, практичной и функциональной гардеробной комнаты рекомендуется использовать инновационные разработки в сфере мебельной фурнитуры. Цена на направляющие для выдвижных ящиков напрямую зависит от ценовой категории мебели, для которой ее покупают. Для элитной мебели берут фурнитуру премиум класса от ведущих производителей, для конструкций эконом класса такие затраты нецелесообразны и можно ограничиться качественными и доступными по стоимости шариковыми направляющими.

Сэкономить на фурнитуре можно только в том случае, если купить ее строго под свои запросы по функционалу без лишних “наворотов”. Попытки же поставить дешевые направляющие для ящиков от безымянных китайских производителей чреваты серьезными неприятностями для мебели и куда более существенными затратами на ее ремонт. Долговечность продукции «Хефеле Украина», ее высокое качество, прочность и надежность обеспечит вам бесперебойную службу мебельных конструкций и высокий комфорт при использовании выдвижных систем.

Как вытащить ящик из стола

Сегодня на кухонные гарнитуры, в шкафы и столы устанавливаются так называемые телескопические направляющие, которые сменили роликовые модели. Новая фурнитура состоит из трёх скользящих друг в друге деталей, и с первого взгляда не понятно, как с ней справиться. Чтобы вынуть ящики с телескопическими направляющими, нужно отжать стопоры с обеих сторон.

Как устроены направляющие «телескоп»

Фурнитура состоит из двух П-образных профилей. Внешний крепится изнутри на стенку шкафа, комода и т. д. В верхний и нижний паз внешнего профиля вкладывается по пластиковой полоске с подшипниками — они обеспечивают скольжение внутреннего профиля. Не дают ему полностью выскользнуть заглушка на задней части и отогнутые «усы» спереди.

Профили вкладываются друг в друга. Во внутреннем ходит каретка с подшипниками-шариками. Именно она обеспечивает движение планки, которая крепится к ящику.

Таким образом, профили и планка складываются друг в друга, как ручка зонта, например, а когда полностью раздвигаются, ящик полностью выходит из ниши — это удобно, когда нужно найти или взять предмет из дальнего угла.

Как вынуть ящик

Когда ящик полностью выдвинут, слева и справа на направляющих становятся видны «язычки», обычно чёрного цвета. Они расположены между внешним и внутренним профилем. Если полностью разобрать фурнитуру, видно, что это зажим, крепящийся заклёпкой к внешнему профилю.

Чтобы освободить ящик, нужно одновременно нажать «язычки» слева и справа и потянуть конструкцию на себя.

Для информации
В ряде моделей левый стопор поднимается вверх, правый — опускается вниз. Определить это просто: нажмите на каждый, он поддастся, сложится и пружинисто вернётся на место, если вы нажали в верном направлении.

Главное условие — удерживать зажатыми оба язычка. Благодаря подшипникам и П-образной форме профилей планка заведомо пойдёт ровно, не перекосится. Поэтому ящик спокойно выйдет из креплений.

Телескопические направляющие по многим параметрам превосходят роликовые. Она дают выдвинуть ящик полностью, гораздо реже деформируются и практически не допускают перекоса. Главное — подобрать фурнитуру, рассчитанную на предполагаемый вес ящика.

Второе важное условие — качество металла. Дешёвый товар быстро сломается, поэтому выбирайте проверенных производителей. В остальном телескопические направляющие — лучшее решение для выдвижных систем на настоящий день.

Необходимость в простом и надежном домашнем тайнике очевидна.

Ложное дно в выдвижном ящике письменного стола легко сделать самому. Это очень эффективный тайник.

Он имеет неоспоримые достоинства:

  • предельно простое устройство: не нужно никаких других замков;
  • легкая регулировка объема: вы можете варьировать объем отделения в соответствии с вашими потребностями, либо убрать его полностью;
  • тайник легко сделать без нанесения изменений деталям мебели.
Читайте так же:
Мебельные фасады из керамогранита

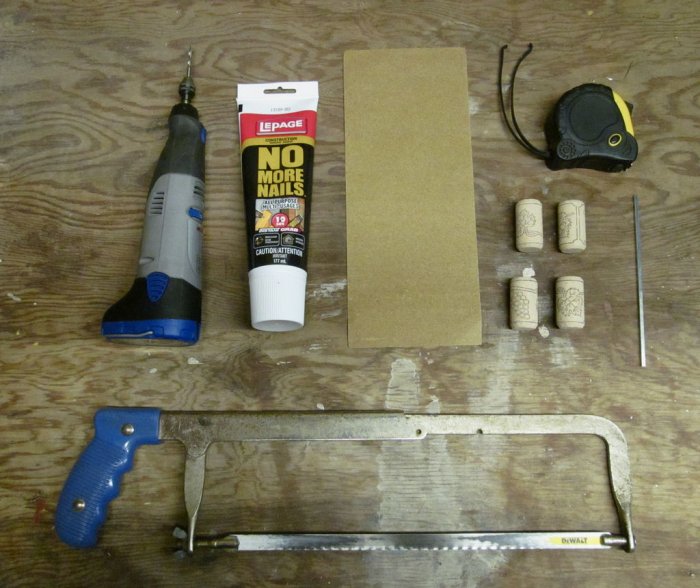

Материалы и инструменты

Для сооружения тайника в выдвижном ящике письменного стола нам потребуются:

  • сверло диаметром 3 мм;
  • ручная или электрическая дрель;
  • древесный клей;
  • наждачная бумага с крупностью зерна 80;
  • стальной пруток, диаметром 3 мм;
  • рулетка;
  • четыре одинаковых по размеру предмета, желательно около дюйма (2.5 см) высотой; они будут использоваться для поддержки ложного дна, и чем короче они будут, тем менее заметным будет секретный отсек;
  • здесь использовано четыре одинаковых пробки, но вы можете использовать что угодно: кирпичи Lego, пробки для бутылок, ластики, это не имеет значения, но они должны быть одинаковы.
  • ножовка по металлу;
  • фанера толщиной 1/4 дюйма (6 мм);
  • старая футболка (опционная).

Изготовление двойного дна

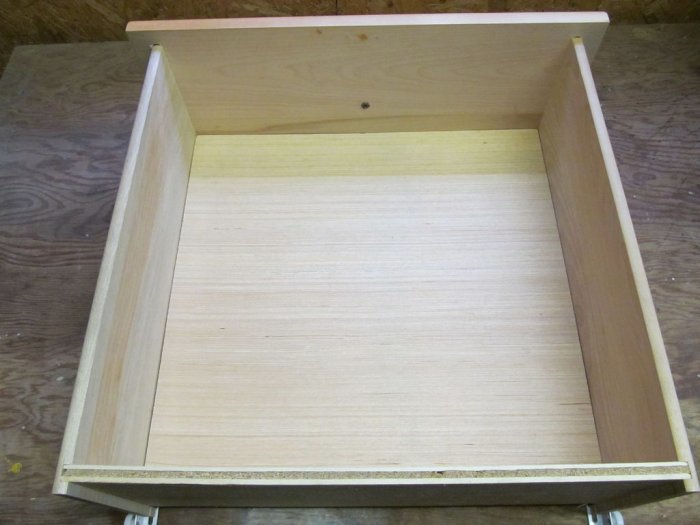

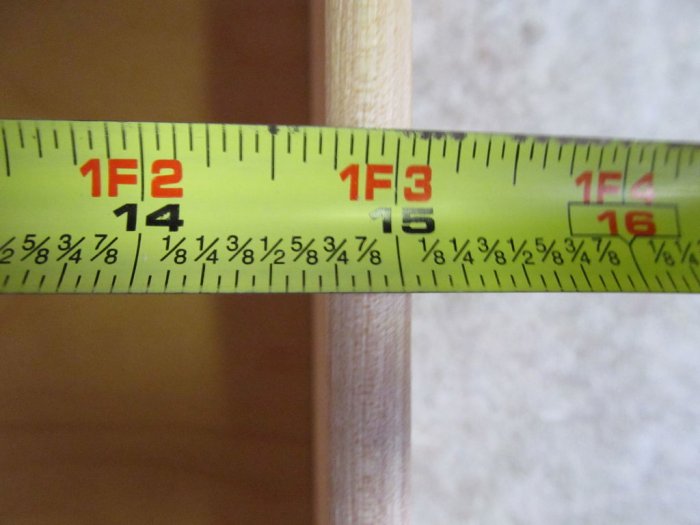

Сначала необходимо снять внутренние размеры вашего выдвижного ящика. В ближайшем магазине стройматериалов нужно найти лист 6 мм фанеры, которая выглядит как дно ящика. Желательно просить, чтобы работник магазина отрезали часть фанеры по размерам вашего ящика.

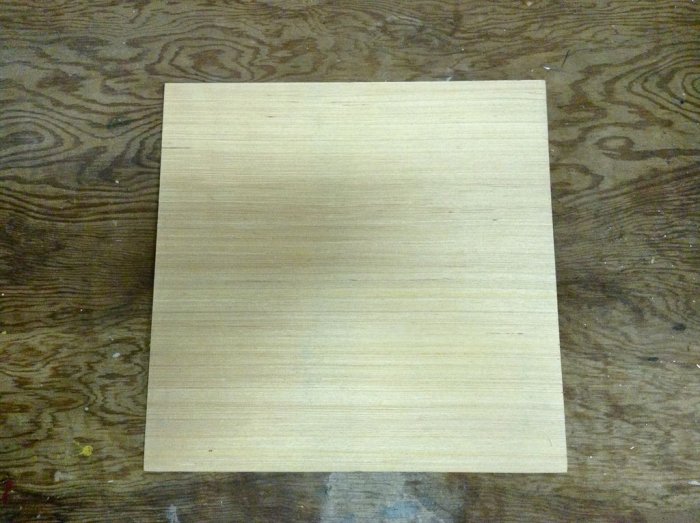

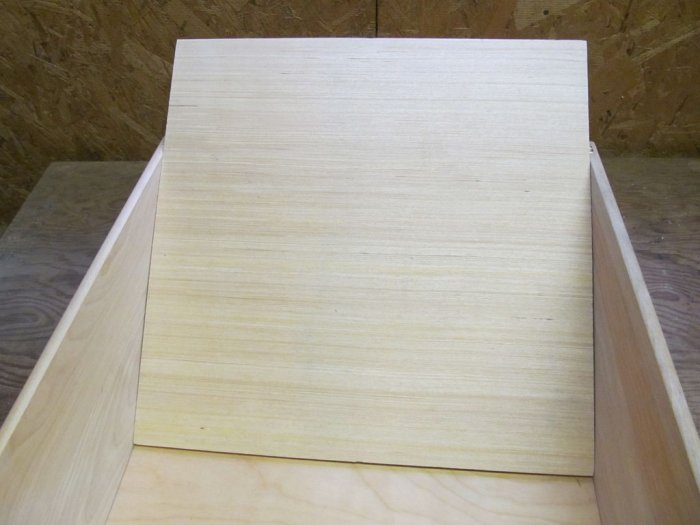

Нужно проверить кусок купленной фанеры, чтобы убедиться, что его длина и ширина являются правильными. Если он плотно прилегает, но все еще может быть удален снова без особых усилий, игнорируйте следующие несколько пунктов. Если нет, читайте дальше!

Если кусок не подходит, ничего страшного, просто его нужно еще немного доработать.

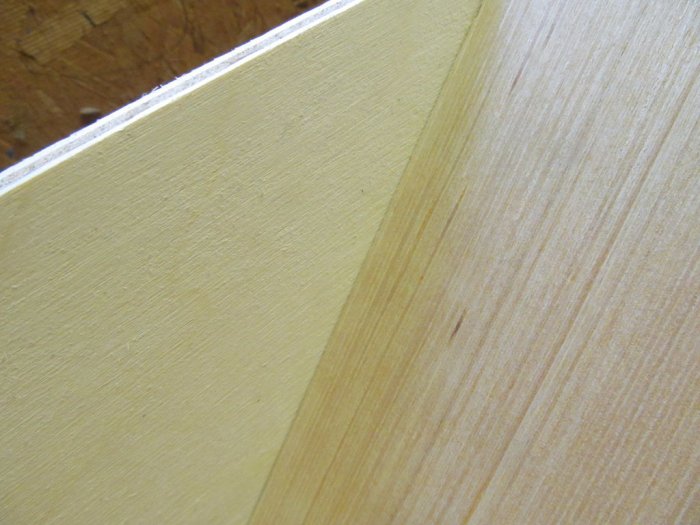

Используйте наждачную бумагу для того чтобы снять около 0.8 мм от длины и ширины фанерного листа. Если он все еще не подходит, повторите этот шаг до тех пор, пока фанера не ляжет плотно.

Упоры для второго дна

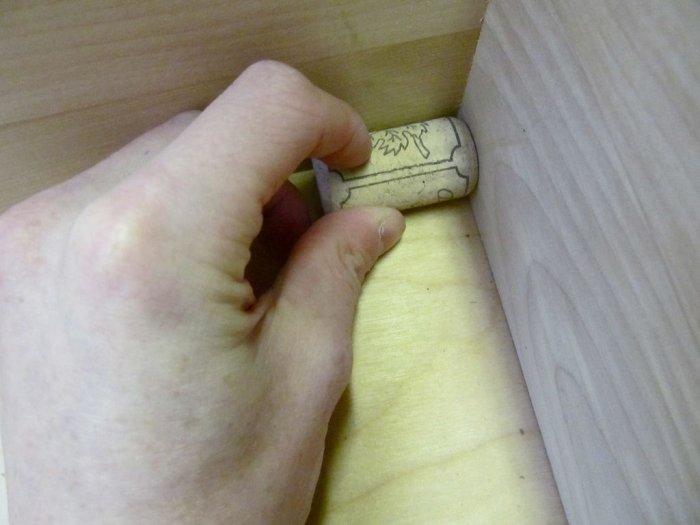

Подготовьте ваши четыре одинаковых объекта (пробки от бутылок), которые вы используете в качестве опор.

Желательно, чтобы они были меньше 2.5 см в высоту. Ящик с глубиной 25 см, уменьшенный на 2.5 см, менее подозрителен, чем 25 см глубокий ящик с глубиной 20 см. Далее нужно приклеить четыре опоры (пробки) в углы ящика.

Устройство для открывания

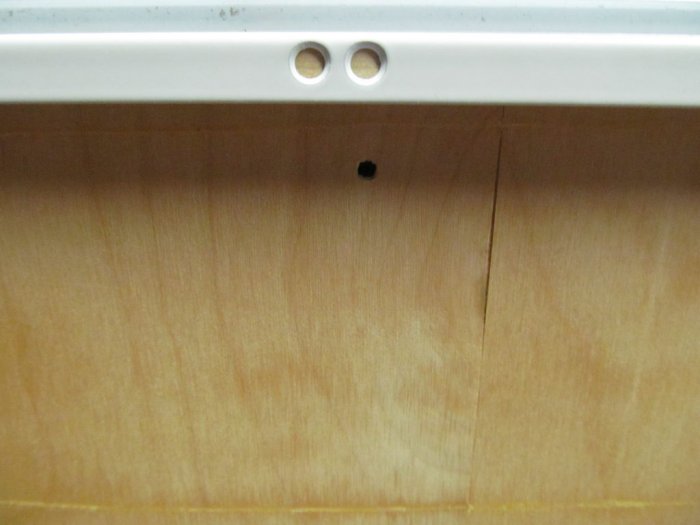

Переверните ящик ручкой от себя и просверлите 3 мм отверстие в основном дне, примерно посредине между двумя опорами, в 1-2 см от боковой стенки.

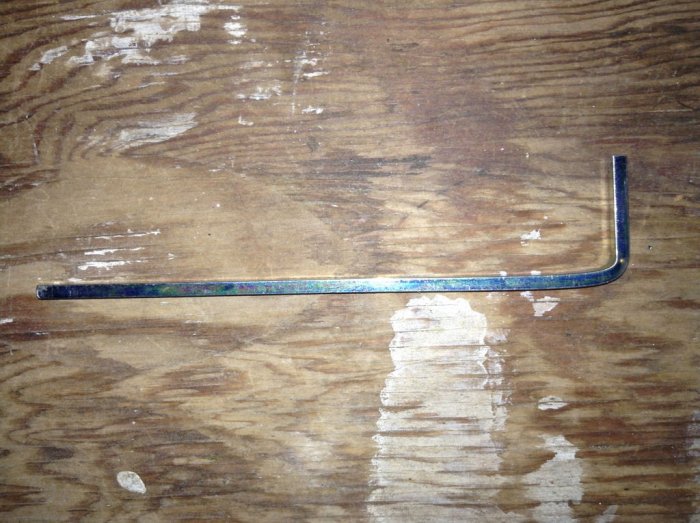

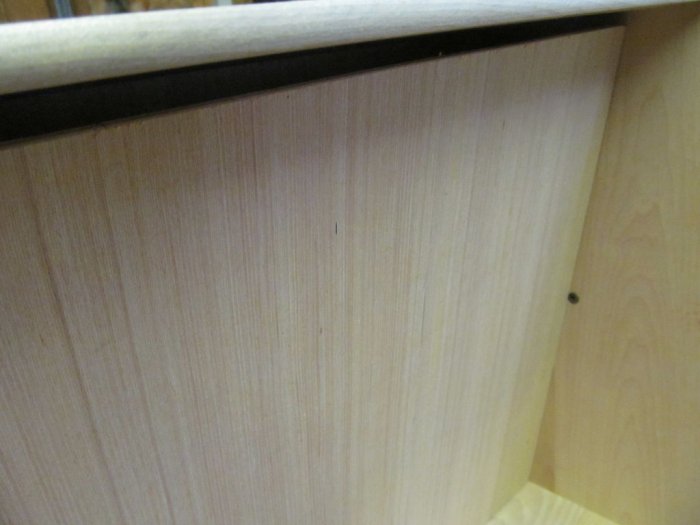

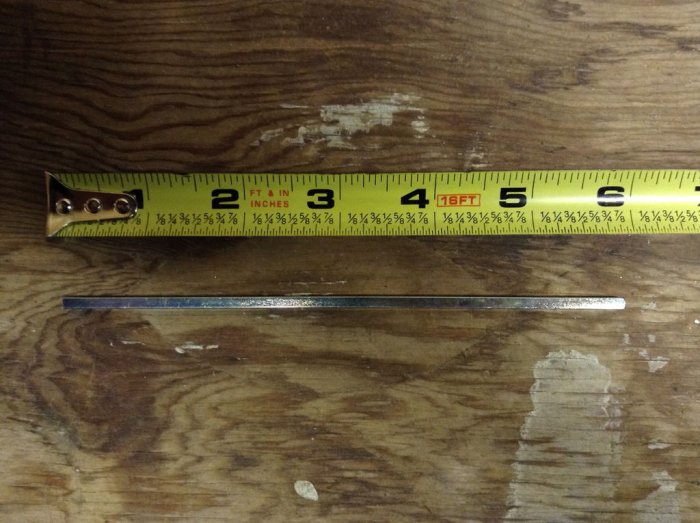

Переверните его обратно и проверьте положение отверстия, оно должно быть ниже ложного дна. Отрежьте 15 см кусок от вашего металлического стержня.

Согните его под углом 90 градусов примерно в 2.5 см от конца, сделав своего рода крюк-отмычку.

Как открывать секретный отсек

Выньте ящик из стола. Разверните его отверстием к себе.

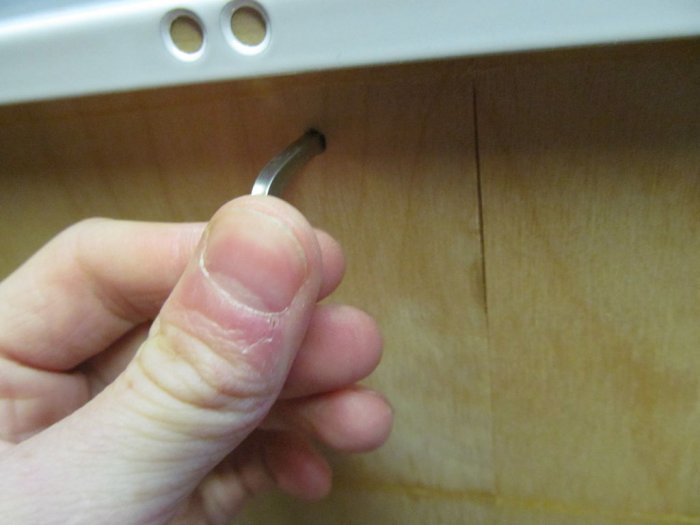

Вставьте прямой конец отмычки в просверленное отверстие и нажмите.

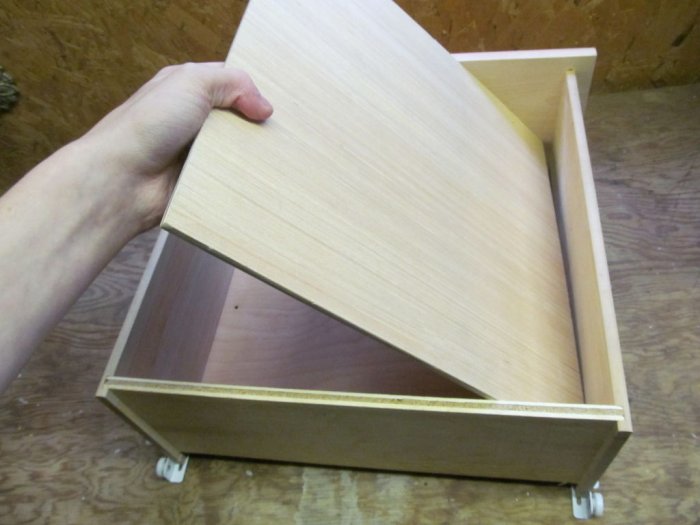

Так вы поднимете одну сторону ложного дна. Используем крюк, для того чтобы вытащить поднятый край дальше, пока вы не сможете легко захватить ложное дно и вынуть его.

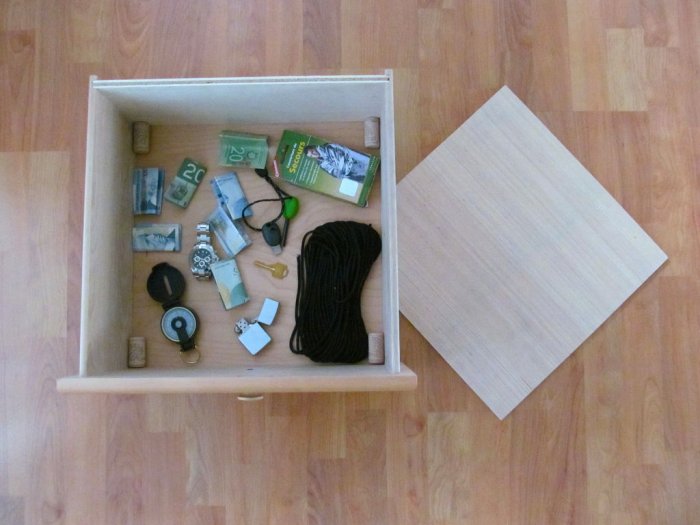

Заполните секретный отсек или извлеките что вам нужно, поставьте ложное дно назад на место.

Для увеличения бесшумности, можно подкладывать на дно ящика ткань.

Для этого можно вырезать и сложить на дно старую футболку.

2 thoughts on “Тайник в ящике письменного стола”

Мой отец был мастером на все руки и мог смастерить любую домашнюю мебель. И когда я была студенткой, то снимала комнату в одной семье с двумя детьми и мужем-выпивохой. Вот отец и сделал для меня письменный стол с потайными ящичками, но сделал их не так, как показал автор, а в боковых стенках стола на самом верху. Это был узкий ящик, в который могла пролезть рука. При открывании дверцев стола ящики не были видны, их можно было лишь нащупать рукой.Их ещё невозможно было увидеть и из-за выдвижного ящика. Вот в них я и хранила все свои секретные вещицы и деньги. На двери в мою комнату не было замка и она могла закрываться лишь изнутри обычной щеколдой. В моё отсутствие в комнату заходили все, кому не лень. А муж хозяйки и брал деньги, если они оставались в карманах или сумочке. Когда я окончила техникум (а прожила я в той квартире три года), то оставила хозяевам свой стол и пришлось рассказать им о секретных ящиках.

Добавить комментарий Отменить ответ

Для отправки комментария вам необходимо авторизоваться.

Поделиться в соц. сетях:

На мебели современного дизайна нередко устанавливают полозья телескопического типа. Конструкция, несомненно, удобная, но она, как и всякий механизм, может сломаться. Бывает и так, что за ящичек закатились какие-то предметы, и он просто перестает нормально закрываться. Сразу возникает вопрос: как снять выдвижной ящик с направляющих, поскольку это не очень понятно. На самом деле, это совсем несложно. У специалистов-мебельщиков на это уходят считанные секунды.

Порядок действий

Перед тем, как снять выдвижной ящик с телескопических направляющих, например, кухонного гарнитура, прочтите эту инструкцию:

  1. Каждый ящичек оснащен двумя направляющими. Выдвиньте его максимально. В окошке увидите крепления из пластика.
  2. Опустите книзу “усик” из пластмассы и потяните на себя, чтобы он вышел наружу. Необходимо знать, что есть разные конструкции — с симметричным или зеркальным расположением “усов”. В первом случае оба усика тянут вниз, в другом — один книзу, а другой кверху. Установить, какой вариант “ваш”, можно только методом проб и ошибок.
  3. Опустите вниз эти наружные “кусочки”, расположенные справа и слева. Теперь пришло время вытащить ящичек. Он выходит из направляющих без труда.
  4. Чтобы установить все комплектующие на место, повторите весь алгоритм, только в обратном порядке.
  5. Вставьте в полозья ящик и протолкните до характерного щелчка.

Немного о плюсах конструкций

Несмотря на то, что иногда ящики с такой фурнитурой могут вызывать проблемы, когда их нужно вынуть или разобрать, все они сводятся на нет неоспоримыми преимуществами телескопических направляющих:

голоса
Рейтинг статьи
Ссылка на основную публикацию
Adblock
detector
