Ящики с доводчиками как снять – Как вытащить ящик из шкафа на телескопических направляющих: инструкция

Ящики с доводчиками как снять – Как вытащить ящик из шкафа на телескопических направляющих: инструкция

Как снять выдвижной ящик с направляющих: короткая инструкция

Мебель современного дизайна нередко комплектуется полозьями телескопического типа. Это нехитрая конструкция, отличающаяся удобством и надежностью, но, как и любой механизм, способная выйти из строя. Если в ходе эксплуатации деталь пришла в негодность, ее требуется заменить. Тут у владельца и возникают вопросы касательно того, как снять выдвижной ящик с направляющих.

На первый взгляд это кажется непонятным, но если следовать простой инструкции, предложенной ниже, то все станет предельно ясно. Сам процесс займет не больше чем 1–2 минуты. Так в чем же заключается порядок действий?

Очередность демонтажа

Перед тем как снять выдвижной ящик с направляющих, обратите внимание, что каждый из них оснащен двумя указанными конструктивными элементами. Действовать необходимо в такой последовательности:

  1. Максимально выдвиньте ящик.
  2. В окошке будут виднеться пластиковые крепления. Специальный «усик» опустите вниз, а затем потяните на себя так, чтобы он вышел наружу.

Перед тем как снять выдвижной ящик с направляющих обратите внимание на то, что варианты расположения усиков бывают разными в зависимости от конструкции: симметричными или зеркальными.

В первом варианте легонько потяните и тот, и другой элемент вниз, во втором случае – один «усик» сдвигается вниз, другой – кверху. Определить, какая из методик подходит в вашем случае, можно только методом проб и ошибок.

3. Опустив «усики», вытащите ящичек. Он без особых усилий выходит из направляющих.

Как установить ящик в прежнее положение

Как вернуть конструкцию обратно, догадаться нетрудно. Необходимо всего лишь повторить очередность описанных действий по демонтажу в обратном порядке. Вставьте ящик в полозья и протолкните по направляющим до характерного щелчка.

Как видите, разобраться с тем, как снять выдвижной ящик с телескопических направляющих, не так и проблематично. Простая инструкция всегда придет на помощь, если вы новичок в ремонтных делах и нуждаетесь в экспресс-консультации не выходя из дома.

Некоторые плюсы телескопических направляющих

Иногда в ходе эксплуатации с такими конструкциями возникают проблемы, но это всего лишь мелкие недочеты по сравнению с характерными достоинствами телескопических направляющих для выдвижных ящиков. В числе основных достоинств выдвижных систем:

  1. Повышенная надежность ящиков такого типа по сравнению с роликовыми механическими системами.
  2. Долгий срок эксплуатации конструкций.
  3. Качество металлических деталей, изготовленных из сплавов, отличающихся прочностью. Это дает уверенность в том, что направляющие не «скрутятся» под весом ящика.
  4. Легкое и быстрое выдвижение ящика полностью или на желаемую глубину, сочетающееся с надежной фиксацией устройства.
  5. Такой вариант доступнее ввиду низкой стоимости по сравнению с аналогом – тандем-боксом.

Зная, как снять выдвижной ящик с направляющих и как без труда монтировать его обратно, у вас не возникнет проблем с эксплуатацией конструкций телескопического типа. Имея под рукой простую инструкцию, состоящую всего из нескольких шагов, вы сможете самостоятельно демонтировать ящик и так же просто вернуть его обратно.

Как вытащить ящик с телескопическими направляющими из тумбочки

Картина маслом. Вы приходите домой, а у тумбочки не задвигается ящик. Что-то за ящик свалилось с других ящиков и это «что-то» мешает вашему ящику нормально закрыться.

Читайте так же:
Режимы работы духовки гефест

Вы пытаетесь этот ящик как-то достать и вообще снять из тумбочки, но нифига у вас не получается. У ящика по бокам расположены какие-то выдвижные рейки, которые выдвигаются только на определённую длину, но не снимаются полностью. И вся эта ситуация вызывает у вас лишь крайнюю степень негодования.

Как же вытащить ящик с телескопическими направляющими из тумбочки?! Я вам расскажу! Вернее даже покажу (в конце статьи будет соответствующее видео).

Вариантов может быть не так уж и много.

Вариант 1. Если у ящика есть выездные телескопические направляющие (не на колёсиках)

Это такие длинные металлические штуковины, которые охватывают ваш ящик по-бокам. Как правило, одна телескопическая направляющая выезжает из другой. И чтобы отсоединить направляющую ящика от той, что его держит, нужно всего-то найти и переключить соответствующий рычажок. Как правило, рычажок (усик) прекрасно виден при условии, что ящик полностью выдвинут. Он нередко расположен на стыке направляющих с одной и другой стороны и, собственно, держит их вместе.

Опустите рычажок (усик) отвёрткой вниз и направляющая свободно выедет из другой направляющей вместе с ящиком.

Вариант 2. Если у ящика есть выездные телескопические направляющие на колёсиках

Здесь совсем всё просто. Вы просто приподнимаете чуть плянку, чтобы колёса сошли с рейки и ящик прекрасно выдвинется.

Вариант 3. Если у ящика есть выездные телескопические направляющие, но, при этом, нет ни усиков, ни колёсиков

Это тот вариант, который был в моём случае. Рейка у ящика была без колёсиков и без «усиков». Она просто каким-то образом удерживала ящик.

После пристального изучения выяснилось, что планка просто прикручена к ящику по бокам. Чтобы её отсоединить, необходимо выкрутить шурупы с одной и другой стороны. И тогда ящик получит полную свободу!

Вот вам наглядное видео.

Как снять тандем-бокс

Снятие петель (вместе с фасадом)

  1. Открываем фасад. С обратной стороны петли находим рычажок, тянем на себя (см. фото 1).
  2. Петля отщелкнулась. (см. фото 2) Держим фасад на весу, проделываем данную процедуру со второй петлей.
  3. Снимаем фасад.

Установка петель (с фасадом). Установка в обратном порядке.

  1. Выставляем петли перед площадкой.
  2. Вставляем язычки петли в пазы, и доводим до конца (см. фото 3).
  3. Нажимаем пальцем на дальний край петли, до щелчка (см. фото 4).

Демонтаж тандем-боксов

  1. Вытягиваем тандем-бокс полностью (см. фото 5).
  2. Нащупываем пластиковые фиксаторы, и надавливаем на них пальцами, внутрь ящика. Одновременно поднимаем ящик вверх (см. фото 6, 7).
  3. Должны остаться только направляющие. Их можно закатить внутрь, чтобы не мешали (см. рис. 8).

Установка тандем-боксов

  1. Выдвигаем направляющие полностью.
  2. Кладем сверху ящик.
  3. Задвигаем ящик внутрь модуля, до щелчка. Тандембокс зафиксирован.

Демонтаж газлифтов

  1. Открываем модуль (см. фото 9).
  2. Снимаем отверткой защелку, и вытягиваем ее (см. фото 10).
  3. Отсоединяем газлифт от опоры (см. фото 11).
  4. При необходимости демонтируем петли, согласно инструкции выше.

Монтаж газлифтов

  1. Предварительно монтируем петли, при необходимости.
  2. Вставляем защелку в крепежную часть газлифта (см фото 12).
  3. Защелкиваем газлифт на опоре (см. фото 13).
Читайте так же:
Правила моей кухни участники всех сезонов фото и имена

Как вытащить ИКЕЕВСКИЕ выдвижные ящики кухни с доводчиком? Вытянуть не получаестя, приподнять тоже…

Ну фактум по-моему вытягивается и потом приподнимается. Может, защелки еще внизу. Метод не знаю.

выдвигайте и черные защелки по бокам, гдет по середине, нажмите

Выдвинь ящик и сфотографируй механизм тогда точно подскажут как его снять что-бы не поломать

Ютуб посмотрите, а потом если не понятно и вопрос можно задать

Вот <a rel=»nofollow» href=»https://lemonadd.ru» target=»_blank»>тут</a> посмотрите, найдете разные типы доводчиков и узнаете их конструктивное отличие, думаю цены вас приятно удивят в случае приобретения, сами отсюда брали на предриятие, работают, все ОК.

Как снять выдвижной ящик

Как снять ящик в шкафу купе

Как снять ящик телескоп такой вопрос встаёт обычно тогда, когда нужно его отремонтировать, так как фанера крепится обычно скребковым пистолетом и может под нагрузкой отходить, есть и другие причины ремонта. Есть и другие цели, например, вы переезжаете и решили сэкономить и разобрать шкаф самостоятельно, конечно и ящики вам тоже нужно вытащить, тут и возникает вопрос как снять ящик с направляющих в шкафу купе?

Ответ: очень просто, не понадобиться даже отвёртка.

Первым делом, чтобы снять ящик в шкафу, вам необходимо его выдвинуть до упора. Обратите внимание, слева и справа идут направляющие «рельсы» по которым движется сам ящик.

Возле места где начинается первая направляющая расположен пластиковый рычажок, обычно черного цвета, найдите его, — смотрите видео как снять ящик в шкафу где подробно показан процесс снятия ящика.

С одной стороны пластмассовый рычажок нужно опустить вниз, с другой, наоборот, поднять вверх и удержать. Удерживая нажатыми рычажки, тяните аккуратно ящик на себя он должен сняться. Отметим что это относится для телескопических ящиков полного выдвижения.

Обратно ящики выдвижного типа устанавливаются просто, ненужно ничего нажимать и удерживать, главное, поставить ящик на направляющие и аккуратно задвинуть его до полного закрытия.

Если у вас не получается самостоятельно снять ящик в шкафу купе, или тип ящика отличается по конструкции обратитесь к специалистам в ближайший мебельный магазин.

Механизмы с доводчиками в кухонной мебели

Качественная фурнитура – залог того, что мебель будет служить длительное время и приносить только положительные эмоции в процессе эксплуатации. От выбора фурнитуры зависит, прежде всего, качество мебели, а также ее удобство и функциональность в использовании.

В мебели эконом класса, как правило, используются простые механизмы открывания фасадов – простые четырехшарнирные петли, роликовые направляющие, газовые подъемные механизмы.

В то же время,  мебель среднего, дорогого сегмента, а тем более, премиум класса трудно представить без использования более сложных и функциональных механизмов, обеспечивающих плавное открытие, закрытие и доводку фасада. При этом, для каждого из видов открывания (распашные створки, выдвижные ящики, подъемные фасады) разработаны свои виды фурнитуры.

Содержание

Системы распашных дверей:

Наиболее простой способ добиться плавного закрывания дверей – использование врезного демпфера, который устанавливается в корпус мебельного изделия.

Vreznoi dempfer.jpg

Следующий вид – накладной доводчик на плечо петли. Его можно навесить на собранном мебельном изделии без замены петель или высверливания дополнительных отверстий.

Nakladnoi dovodchik.jpg

Наиболее технологичный вид механизмов для плавного закрывания откидного фасада – петля со встроенным доводчиком. Особенность этих петель – более эстетичный вид готового мебельного изделия, высокая надежность механизмов, возможность установки не только накладных, но также и угловых фасадов с углом 45 и 30  градусов, фальш — панелей.

Читайте так же:
Кухня о зомби

Vstroenii dovodchik.jpg

Подъемные механизмы

Еще один немаловажный вид механизмов, используемый в кухонной мебели – подъемные механизмы. Они обеспечивают подъем и фиксацию фасада в верхней позиции. Этот вид фурнитуры облегчает доступ к верхним шкафчикам, делает работу на кухне более удобной и приятной.

Наиболее простой механизм – газовый лифт. Он прост в установке, не требует регулировки. Выбор лифта зависит от веса фасада.

Gazovii lift.jpg

Механический подъемники – это простые и надежные в установке и эксплуатации механизмы. Их особенность – возможность использовать не только для подъема фасада, но и в качестве кронштейна для откидывающихся вниз створок.

Podemnii mahanizm vertikalnogo otkrivaniya.jpg

Подъемные механизмы вертикального открывания. Позволяют открывать фасад в вертикальной плоскости и фиксировать его в нужном положении. Обладают широким диапазоном регулировок и могут использоваться с фасадами из различных материалов, таких, как массив, ЛДСП, МДФ, алюминий.

Системы выдвижных ящиков

В современном мебельном производстве трудно найти примеры кухонь, в которых не присутствуют те или иные выдвижные элементы.

Ustanavlivaemii dovodchik.jpg

Один из видов выдвижных ящиков с плавной доводкой – ящик с металлической боковиной на роликовых направляющих (металлбокс) с устанавливаемым доводчиком. Главное достоинство такого механизма – возможность установки на изготовленном мебельном изделии, которое уже находится в эксплуатации. Однако такой механизм не обеспечивает полного выдвижения ящика.

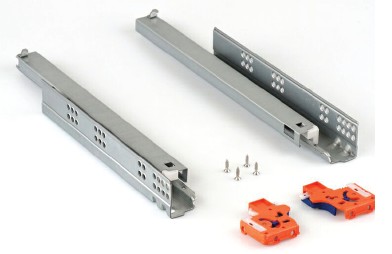

Skritie napravlyauchie s dovodchikom.jpg

Более функциональный вид направляющих – скрытые направляющие с доводчиком. Для их установки необходимо изготовление ящика из плитных материалов заданного размера. Они оснащены системой полного выдвижения, т.е. при открывании задняя стенка ящика оказывается вровень с фасадом кухни.

Наиболее совершенная и функциональная система выдвижных ящиков – система боковин со скрытыми направляющими и встроенным доводчиком.

Sistemi bokovin.jpg

Такие системы наилучшим образом вписываются в итерьер кухни, обладают огромным разнообразием комплектующих и позволяют изготавливать настоящие шедевры дизайна. Помимо ящика стандартной высоты, можно изготовить ящик с использованием одного или двух рейлингов круглой или прямоугольной формы, металлических или стеклянных надставок, внутренних ящиков, скрытых за фасадом основного ящика. В таких системах реализованы новейшие конструктивные и дизайнерские решения: механизмы синхронизации, прямой и обратный демпфер, боковины с элегантным  дизайном. Конструкция ящиков облегчает их изготовление, установку и регулировку.

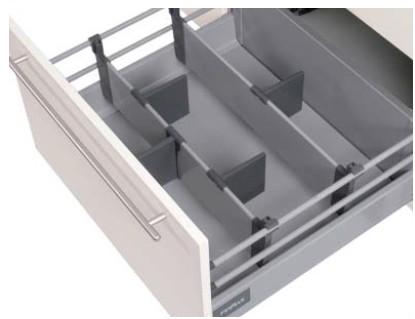

Vnutree prostranstvo yachika.jpg

Рациональное использование внутреннего пространства ящика – еще один аспект, который улучшает эргономические качества кухни. Именно поэтому в системах боковин с доводчиком предусмотрена возможность использования поперечных и продольных делителей пространства.

Как снять выдвижные ящики с доводчиками на кухне

Работай из дома! 18+

  • Страница 1 из 1
  • 1

Работай из дома! 18+

Ну вот я наконец то дорос и до настоящей качественной (и дорогой) фурнитуры от компании Blum. Рассмотрим установку таких компонентов, как выдвижные ящики на системе Тандем полного выдвижения.

От тандембоксов тандемы отличаются точно так же, как роликовые направляющие отличаются от метабоксов. Они служат только для монтажа уже собранных ящиков.

В комплект для одного ящика входит пара направляющих с интегрированными доводчиками, а так же пара замков (левый и праваый которые ПРОДАЮТСЯ ОТДЕЛЬНО (не забудьте купить).

как правильно установить направляющие tandem

Сами ящики для системы tandem имеют ряд особенностей. Начнем с расчетов, они, как водятся, уникальны для каждой системы.

Читайте так же:
Панель пвх для кухни фартук на что клеить

По ширине мы, отталкиваемся от ширины короба передняя стенка ящика (вкладная) по ширине должна быть внутренний просвет короба минус 42 мм

Высота передней (задней) стенки должна быть на 12-15 мм меньше, чем высота боковых стенок.

Ее высота так же не должна превышать высоту ниши — 7мм (сверху) — 28 мм (снизу)

Перейдем к боковой стенке. Ее длина рассчитывается исходя из длины самой направляющей (надо вычесть 10 мм).

Высота же на 13-15 мм выше высоты передней стенки. Если брать высоту от ниши, тогда высота ниши-7 мм-28мм+13 мм.расчет ящиков тандем Blum

Размеры дна (из ДВПО) ширина = размеры передней стенки =16 мм.
Длина дна = длина боковой стенки

Кроме этого, практикуется более жесткое дно из 16 мм ЛДСП. При этом его размеры должны быть по ширине равными ширине передней стенки, а по длине на 32 мм меньше длины боковой.

При использовании более толстой ЛДСП (отличной от 16 мм), необходимо фрезеровать паз, как на схеме.

На всякий случай, приведу еще одну схему, на этот раз общую.

Собираем сам ящик. С размерами мы уже определились. В боковых стенках необходимо прорезать паз. Я делал его на фрезерном столе фрезой 3 мм, можно с успехом заказать на форматнике вместе с распилом или прорезать циркуляркой.прорезаем паз под дно из ДВП в ящике тандем

Дно и боковая стенка должны сочетаться так:сборка ящика тандем с пазом

Стягиваем стенки конфирматами, а паз задвигаем дно и прикручиваем к фронтальным стенкам саморезами (на передней с краев саморезы не ставим — оставляя место под замки).собираем ящик тандем

Прикручиваем замки (пара саморезов в переднюю стенку, чтобы замок не выступал за фронтальную плоскость ящика.

На задней стенке сверлится пара глухих отверстий глубиной коло 10 мм (от нижнего края отступаем 11 мм, сбоку тоже 7 мм (от края стенки, а не ящика) и сам диаметр отверстия 6 мм.отверстия в ящике тандем

Никакие направляющие к ящику крепить не надо и это очень здорово.

Переходим к коробам. На боковых стенках размечаем крепление направляющих. Для этого снизу отступаем 37 мм и проводим перпендикуляр от переднего края. На этой линии от того же переднего края откладываем 37 мм — легко запомнить ))). Получаем точку крепления четвертого отверстия в верхнем ряду (для стандартных ящиков с накладным фасадом). Накалываем ее шилом.разметка под направляющие тандем

Ориентируясь на рекомендуемые зазоры по высоте (7 и 28 мм — см. схему) проводим следующий перпендикуляр. Аналогичные манипуляции проводим на второй стойке (не забываем, что они зеркальные).

Теперь укладываем направляющую на разметочную линию так, чтобы вышеупомянутое четвертое отверстие в верхнем ряду стояло точно напротив наколотого отверстия. Остальной верхний ряд должен проходить точно над разметочной линией (то есть она должна идти по центру всех отверстий верхнего ряда — так, вроде, понятней).прикручиваем tandem

Закручиваем в центры этих отверстий 2-4 самореза (в зависимости от того, что вы будете в ящиках хранить — можно и больше). Для контроля — расстояние от переднего края стойки до края направляющей должно быть 4 мм.

Читайте так же:
Плита сильно греется при работе

Выдвигаем направляющие, на них ставим ящик (замками к себе) и задвигаем его обратно до щелчка. Все, ящик сел на положенное ему место.ящики тандемы в коробе

Осталось прикрутить фасады. Я делал это традиционно на двусторонний скотч.

крепим фасады на ящики Tahdem blum

Чтобы снять ящик с направляющих Tandem, необходимо нажать на красные части замков, после чего он легко снимается вперед и вверх.

Ящик JETBOX ULTRA 120 с доводчиком антрацит

В комплекте: 1 комплект боковых панелей ящика (2 шт.), 1 комплект креплений задней стенки (2 шт.), 1 комплект креплений фасада (2 шт.), 1 комплект декоративных заглушек (2 шт.), 1 комплект направляющих полного выдвижения (2 шт.), 1 комплект клипс с регулировкой (2 шт.).

JETBOX ULTRA – НОВОЕ ПОКОЛЕНИЕ двустенных ящиков

Вместительные и надежные выдвижные ящики позволят использовать корпусную мебель максимально эффективно и при этом эргономично обустроить жилое пространство. Долгожданная новинка от торговой марки JET – двустенные ящики нового поколения JETBOX ULTRA. Продукт успешно протестирован на 100 000 открываний, и это увеличивает срок службы изделия, открывая новые возможности по его эксплуатации. Ультратонкие боковые стенки толщиной всего 13 мм обеспечивают лучшее использование полезного пространства внутри ящиков. Благодаря встроенной системе синхронизаторов полностью исключаются перекосы ящиков и отсутствуют промежуточные стуки даже при ширине ящиков от 600 мм.

Представляем две линейки ящиков: с доводчиком, который обеспечивает плавное и бесшумное движение ящика и мягкое закрытие, и линейку ящиков с механизмом push open – идеальное решение для фасадов без ручек, позволяющее открывать ящик одним нажатием на него.

Система быстрого монтажа Clip-On, три типа 3D регулировки фасада, нагрузка на направляющие до 40 кг, широкий выбор аксессуаров для функционального использования внутреннего пространства – бесспорные преимущества выдвижных ящиков нового поколения. JETBOX ULTRA, полностью соответствующих трендам и ожиданиям современных покупателей. Элегантный дизайн выдвижных ящиков в цветах «матовый белый» и «антрацит» станут концептуальным продолжением современного интерьера.
JETBOX ULTRA – позвольте себе максимум.


Преимущества JETBOX ULTRA:
• Ультрамодные боковые стенки толщиной всего 13 мм
• Абсолютно прямые боковые стенки, обеспечивают лучшее использование пространства
• Плавное и бесшумное движение при полном открытии ящика, благодаря системе синхронизаторов отсутствуют промежуточные стуки и перекосы ящика при ширине больше 600мм
• Мягкое закрытия ящика за счет амортизации закрытия, доводчик с ходом 53 мм
• Система быстрого монтажа — Clip-on
• 3D регулировка фасада – вверх-вниз 2 мм, вправо-влево-1 мм, вперед-назад 1,5 мм
• Нагрузка на направляющие 40 кг, обеспечивает более универсальное применение ящика, уменьшает вероятность поломки ящика при использовании
• Доступная цена за продукт европейского качества позволяющая пользоваться современной и ультрамодной новинкой JETBOX Ultra за приемлемые деньги
• Дно от стенки до стенки, так же не требует дополнительной фрезеровки
• Два варианта цвета: темно-серый и белый матовый
• Три варианта высоты: 80 мм / 120 мм / 170мм
• Протестировано нами на 100000 циклов открывания с нагрузкой в 10кг. никаких дефектов не выявлено. Ящик
работает без посторонних звуков, плавно закрывая.
